引言
黑啟動，作為電力系統在遭遇大面積停電后恢復供電的關鍵能力，其核心在于能夠不依賴外部電網，自主建立初始電壓和頻率的電源點。水電站憑借其啟動迅速、調節靈活的特點，常被選作黑啟動的首選電源。而勵磁系統，尤其是其起勵回路的設計，是實現水輪發電機從靜止?fàn)顟B(tài)到成功建立穩定空載電壓的“點火器”，是整個黑啟動過程的咽喉環節。本文將深入探討黑啟動工況下，水電站勵磁系統起勵回路的設計要點，并闡述其在機電控制系統中的集成與協同作用。
一、黑啟動對勵磁系統起勵的特殊要求
在常規并網運行下，勵磁系統的起勵能量通常可由廠用電或發電機殘壓提供。但在全黑狀態下，這些能源均不可用。因此，黑啟動專用的起勵回路必須滿足：
- 獨立能源供給：必須配置獨立、可靠的直流電源，如大容量蓄電池組或直流不間斷電源（DC-UPS），確保在全站失電時能為起勵提供初始能量。
- 高可靠性：設計需簡潔、冗余，關鍵元件（如起勵接觸器、限流電阻）應選用高可靠性產品，并考慮備用回路。
- 快速響應與建壓能力：必須在短時間內建立滿足要求的機端電壓，為后續負荷恢復創造條件。
- 安全保護：需設置完善的過壓、過流保護，防止起勵過程中損壞發電機或勵磁設備。
二、起勵回路的關鍵設計要素
一個典型的黑啟動起勵回路主要包括以下幾個核心部分：
- 獨立直流電源系統：通常設計為兩套110V或220V蓄電池組，容量需經過計算，確保能提供足夠的起勵電流和維持控制系統、保護設備運行一段時間。電源系統應具備自動充電、監測和告警功能。
- 起勵主回路：由直流電源、起勵接觸器（或可控硅）、限流電阻和滅磁開關的輔助接點等構成。其核心任務是向發電機轉子繞組注入直流電流，建立初始磁場。限流電阻用于控制起勵電流大小，防止沖擊。

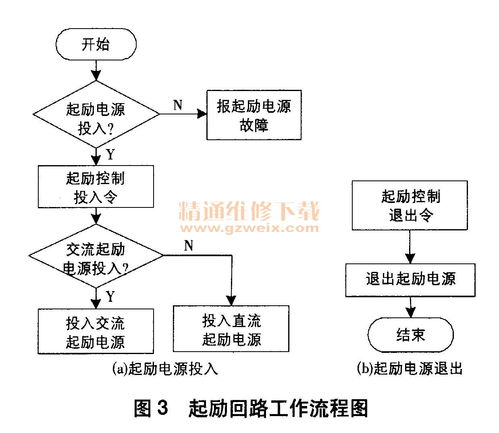

- 控制與邏輯單元：集成在勵磁調節器（AVR）或獨立的可編程邏輯控制器（PLC）中。它接收來自電站機電控制系統的“黑啟動”指令，并自動執行以下邏輯：檢測條件（如轉速達到額定、滅磁開關已合）→ 閉合起勵接觸器 → 監測機端電壓上升 → 當電壓達到預定值（如額定值的10%-20%）時，切換至由發電機自身經勵磁變壓器供電的“他勵”或“自并勵”主回路運行，并斷開起勵回路。
- 測量與反饋環節：精確的機端電壓測量是起勵成功的判斷依據，必須確保其在低電壓情況下的測量精度和可靠性。
三、與機電控制系統的深度集成
勵磁起勵回路絕非孤立存在，其成功運作高度依賴于與電站機電控制系統的無縫協同。
- 啟動順序控制（SQC）：機電控制系統（通常是計算機監控系統）作為黑啟動流程的“總指揮”，按照預設程序，依次下達指令：開啟機組冷卻水 → 打開導葉至空載開度 → 機組轉速上升 → 在轉速達到95%以上額定值時，向勵磁系統發出“起勵”命令。勵磁系統完成建壓后，反饋“電壓正常”信號，控制系統再進行后續的同期并網或帶負荷操作。
- 狀態監測與安全聯鎖：兩者間存在大量的信號交換。例如，機電控制系統需監測蓄電池電壓、起勵回路狀態；勵磁系統則需接收“機組無故障”、“斷路器在分位”等安全條件信號，作為允許起勵的前提。
- 故障處理與應急聯動：若起勵失敗（如電壓未建立），勵磁系統應立即告警并封鎖，同時將故障信息上報機電控制系統。控制系統則根據預設策略，可能執行停機檢查或切換至備用啟動方案。
四、設計驗證與運維考量
- 仿真與測試：在設計階段，應利用電力系統仿真軟件（如RTDS）對黑啟動全過程，特別是起勵建壓的動態過程進行模擬驗證。現場必須定期進行黑啟動實際演練，檢驗起勵回路及整個協同控制流程的有效性。
- 運維重點：獨立直流電源（蓄電池）的維護是重中之重，需定期檢查其容量、內阻和浮充電狀態。起勵回路的接觸器、電阻等元件也應納入定期巡檢和預防性試驗范圍。
結論
黑啟動水電站勵磁系統的起勵回路設計，是一項融合了電力電子、自動控制與電力系統知識的綜合性工程。其核心在于提供一個全黑環境下絕對可靠的初始能量來源，并通過精密的邏輯控制與電站機電控制系統形成閉環聯動。一個設計優良、集成度高的起勵回路，不僅是發電機建壓的起點，更是整個電力系統從癱瘓中恢復生機的“第一把鑰匙”。隨著智能化技術的發展，起勵過程的自適應控制、基于狀態預測的智能維護等，將進一步增強黑啟動能力的可靠性與敏捷性。
